| 类型：驱动IC | 驱动芯片类型：LED恒流驱动的控制芯片 | 针脚数：7 |
| 品牌：LIS | 型号：LIS9432 | 封装：SOP7 |
| 特色服务：关式调光降压型 L E D 驱动控制器 | 批号：2018 | 产品说明：关式调光降压型 L E D 驱动控制器 |
| 是否跨境货源：否 |
LIS9432是一款专用于LED恒流驱动的控制芯片，适用于降压式非隔离应用场合，通过采用多项 ***控制技术，使得系统架构得到了程度的精简。LIS9432工作在电感电流连续模式，无需输出 滤波电容，负载的纹波电流依然能保持较低水平；同时相比电流断续模式，峰值电流更小，有效电流 更小，因此器件损耗***，使系统能够轻松达到95%以上的效率。LIS9432采用了***的输出恒流技 术，***输出电流不随电感量和LED 工作电压的变化而变化，实现优异的负载调整率。LIS9432集成 了高压启动和高压供电功能，无需启动电阻或供电绕组。
在此基础之上，LIS9432还具有开关调光功能，无需额外器件，只需通过电源的输入端开关动作， 即可实现输出电流***、50%、小夜灯模式三种状态之间切换。另外，只需芯片的MOD脚外接电阻， 即可更改成输出电流***、50%、30%三种状态之间切换；方便系列机种应用。
LIS9432还集成了完善的保护功能，包括输入电流的逐周期过流保护，电流检测管脚的开路保护， 输出电流过温调节功能，以及输出端短路保护等。图1 示出了这种芯片的典型应用。
特性
· | ***的CCM工作模式 | · | 可选***电流的三段式开关调光功能 |
· | 前馈电流采样，不烧灯珠 | · | 超宽输出电压范围 |
· | 过温电流折返功能 | · | 逐周期峰值电流保护功能 |
· | 最精简的系统结构 | · | 芯片供电欠压保护功能 |
· | 无输入/输出电解工作 | · | CS电阻开路保护 |
· | 输入/输出电压“零”距离 | · | 输出短路保护功能 |
· | 集成高压启动、高压供电功能 | · | 优化的线电压及负载调整率 |
· | 集成前沿导通消隐功能（LEB） | · | 内置550V高压MOS |
· | 集成电感补偿功能 | · | 采用SOP-7封装 |

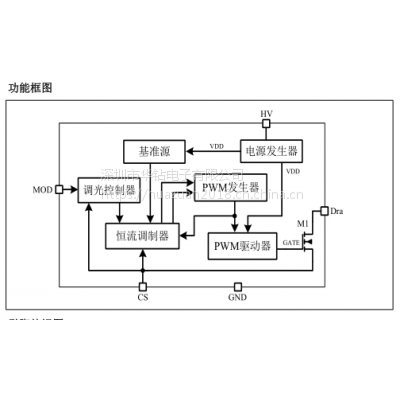

引脚功能描述
引脚顺序 | 引脚名 | 输入/输出 | 功能 | |||||
1 | HV | 输入 | 高压供电 | |||||
2 | NC | / | / | |||||
3 | MOD | 输入输出 | 调光模式选择 | |||||
4 | CS | 输入输出 | 初级侧电流检测 | |||||
5、6 | Dra | 输入输出 | 内部 MOS 漏极 | |||||
7 | GND | 输入输出 | 芯片地 | |||||
极限工作范围
电源电压 (引脚 1)----------------------------------------------------------------------------------------- | -0.3V~550V |
结温 （TJMAX）-------------------------------------------------------------------------------------- | 150℃ |
工作环境温度（Ta）------------------------------------------------------------------------------------- | -40 oC~100 ℃ |
存储温度范围（TSTO）-------------------------------------------------------------------------------- | -55 oC~150 ℃ |
引线温度（无铅封装，焊接，10 秒）-------------------------------------------------------------------- | 260 ℃ |
CS 引脚电压范围----------------------------------------------------------------------------------------- | -0.3V~7V |
Drain 引脚电压范围-------------------------------------------------------------------------------------- | -0.3V~550V |
